Panduan untuk Desain & Pemilihan Perakitan Kabel AV Industri Khusus

Apakah peralatan Anda tiba-tiba menjadi hitam? Apakah sinyalnya sangat terdistorsi? Tidak tersedia Kabel AV menyeret sistem kelas atas Anda yang bernilai jutaan rupiah.

Dengan 28 tahun keahlian dalam memanfaatkan kabel khusus khusus, KABEL secara ketat mematuhi IATF 16949 standar, kerajinan yang sangat andal Kabel AV disesuaikan untuk kondisi pengoperasian yang keras.

Avoid the trial-and-error of low-end cables—kontak KABEL’ senior engineers today untuk mendapatkan solusi interkoneksi yang disesuaikan dan penawaran pembuatan prototipe ekspres!

Tantangan Berat Lingkungan Industri untuk Kabel AV Generik

Dalam rekayasa audio profesional dan akuisisi sinyal presisi, integritas sinyal AV secara langsung menentukan efisiensi operasional perangkat akhir.

Banyak pembeli sering kali mencoba mencari alternatif yang murah dan siap pakai dari pasar konsumen, tetapi hal ini dapat dengan mudah menyebabkan bencana di lingkungan industri.

Interferensi Elektromagnetik Melanggar Pertahanan Sinyal

Lokasi industri dipenuhi dengan motor servo besar, penggerak frekuensi variabel, dan peralatan pengelasan frekuensi tinggi. Saat beroperasi, perangkat ini memancarkan gelombang elektromagnetik yang kuat ke ruang sekitarnya.

Kabel generik biasanya hanya menggunakan satu lapisan pelindung aluminium foil. Interferensi RF frekuensi tinggi dengan mudah menembus perlindungan ini, menyebabkan derau latar belakang di ujung penerima melonjak atau mengakibatkan layar mati secara tiba-tiba.

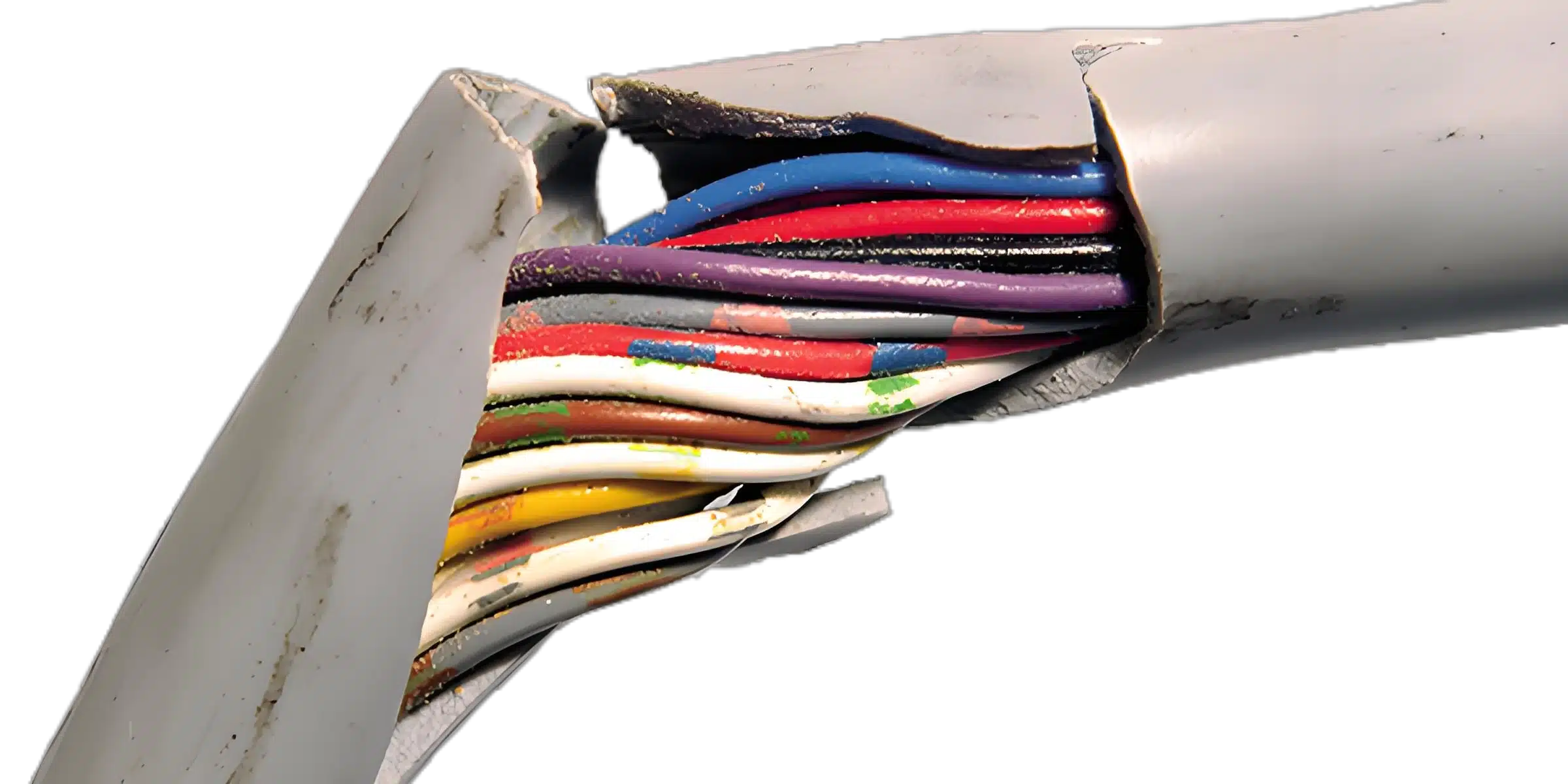

Kelelahan Mekanis Menyebabkan Pemutusan Tersembunyi

Peralatan otomasi industri dan kamera jib memerlukan gerakan pembengkokan yang terus menerus pada frekuensi tinggi dan sudut lebar.

Kabel twisted-pair standar, yang tidak memiliki desain tahan lelah, rentan terhadap fraktur mikroskopis pada kabel tembaga internal setelah puluhan ribu kali pembengkokan, yang mengakibatkan hilangnya sinyal yang terputus-putus.

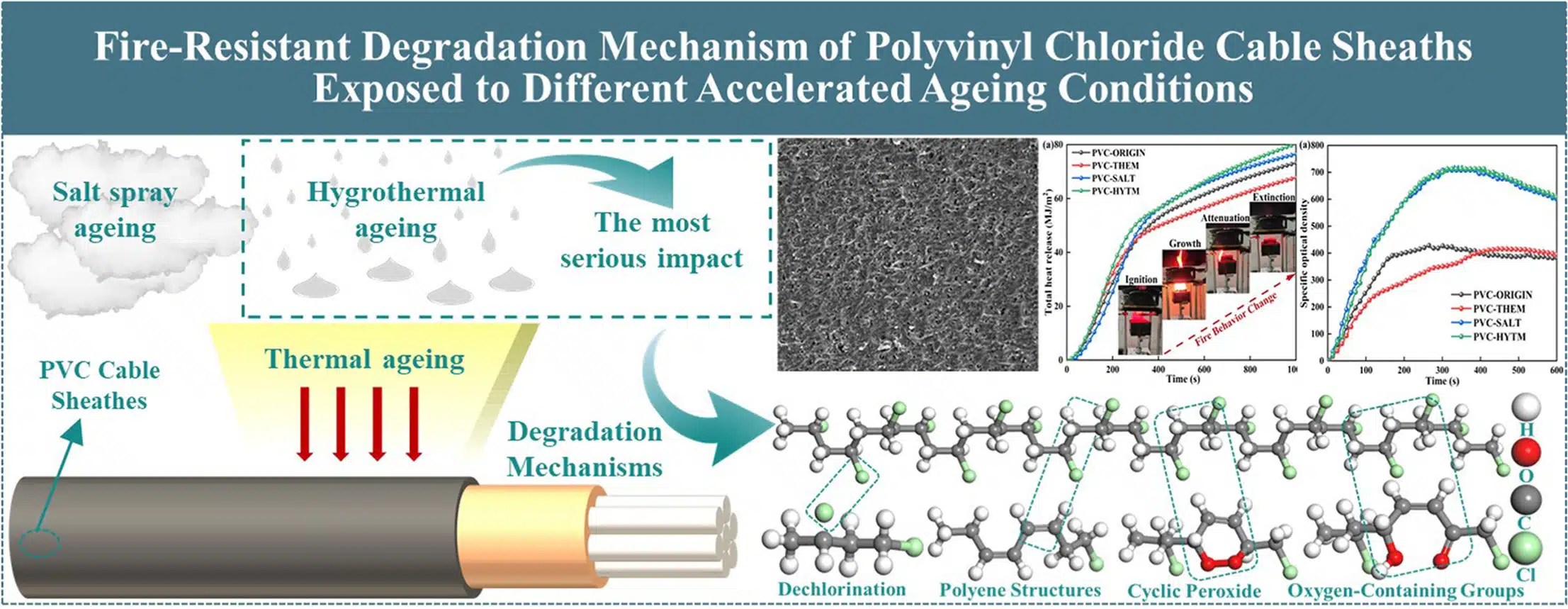

Lingkungan yang Keras Mempercepat Degradasi Selubung Luar

Selubung luar kabel konvensional biasanya terbuat dari PVC standar, yang dengan cepat mengeras ketika terkena cairan pemotongan di pusat permesinan CNC atau radiasi UV luar ruangan yang intens.

Setelah selubung luar menjadi rapuh dan retak, kelembapan dan gas korosif di udara dengan cepat mengoksidasi inti tembaga internal, sehingga secara signifikan meningkatkan resistensi kontak dan merusak data video.

Kabel AV: Desain Elektromekanis Profesional untuk Mengatasi Impedansi dan Redaman

Menghadapi tantangan teknik yang kompleks, KABEL tidak pernah mengandalkan hanya dengan menumpuk komponen standar yang sudah jadi; sebaliknya, kami menerapkan desain ulang kelistrikan yang komprehensif mulai dari pemilihan bahan pada tingkat mikroskopis.

Layanan kustomisasi kami bertujuan untuk mendorong batas jarak transmisi sinyal dengan meningkatkan sifat fisik ke dimensi yang lebih tinggi.

Peningkatan Keilmuan Bahan Konduktor dan Pengukur AWG

Untuk mencapai reproduksi sinyal tanpa kehilangan dalam jarak jauh, kemurnian fisik konduktor inti adalah langkah pertama yang menentukan.

KABEL secara ketat memilih tembaga bebas oksigen dengan kemurnian tinggi (OFC) atau bahkan tembaga kristal tunggal sebagai konduktor inti, yang secara drastis mengurangi jumlah batas butir di dalam logam.

Proses ini secara efektif menekan hamburan kisi arus frekuensi tinggi selama transmisi, memastikan diagram mata yang jernih dan terbuka lebar di ujung penerima.

Untuk pemasangan kabel jarak jauh, kami menawarkan solusi dengan konduktor yang lebih tebal mulai dari 24 AWG hingga 22 AWG, yang secara signifikan mengurangi hambatan fisik dan mencegah kompresi rentang dinamis.

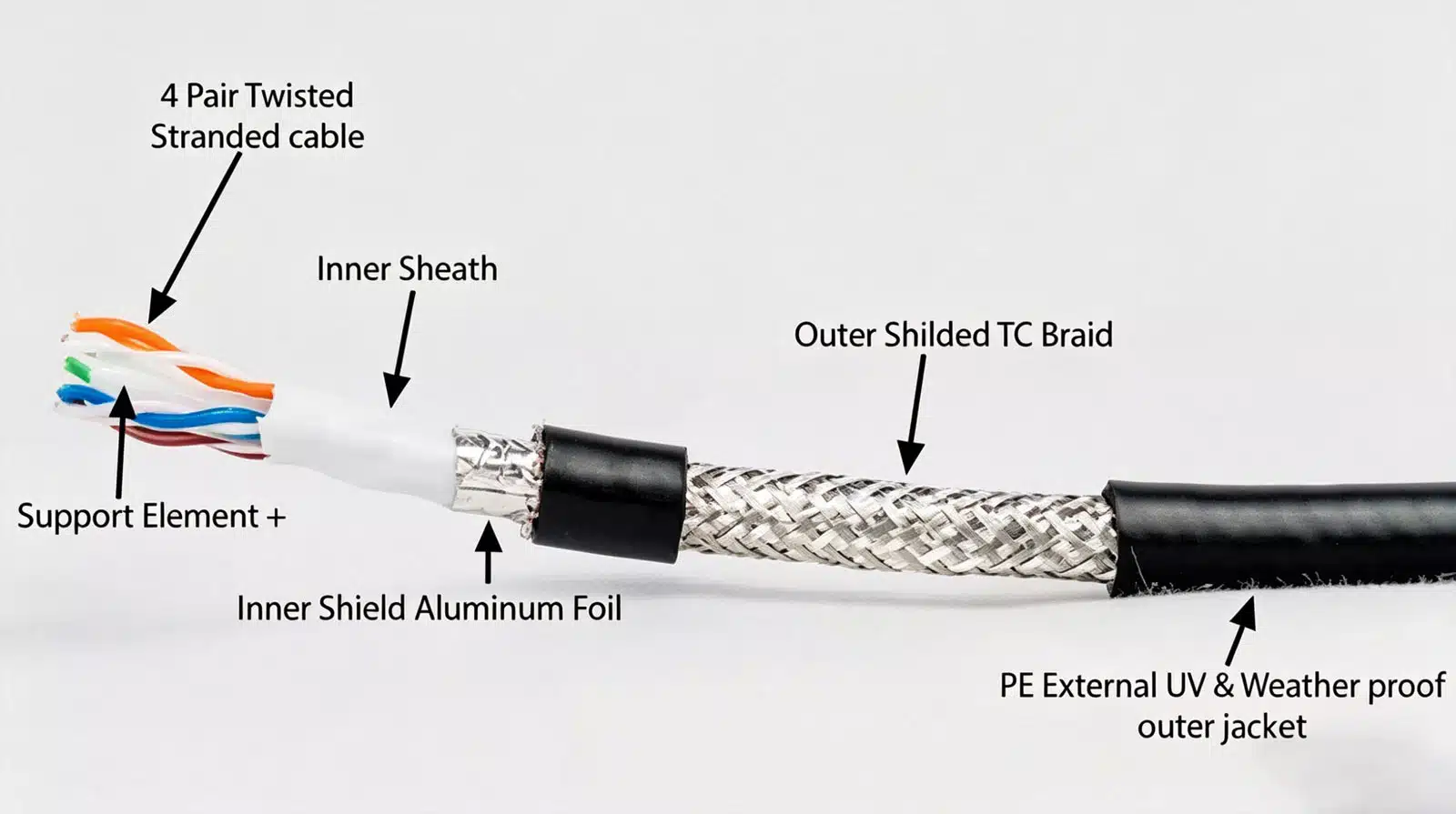

Pelindung Presisi Tiga Kali Lipat Terhadap Gangguan RF

Untuk mencegah badai elektromagnetik yang paling kuat sekalipun, kami telah merancang matriks perisai fisik komposit berlapis-lapis untuk lingkungan yang penuh tantangan.

Lapisan pertama menggunakan pita Mylar aluminium foil dua sisi untuk membungkus pasangan sinyal inti sepenuhnya, sehingga mencapai isolasi 100% dari gangguan RF frekuensi tinggi.

Lapisan kedua menggabungkan jalinan kawat tembaga kaleng dengan kepadatan tinggi dengan tingkat cakupan melebihi 90%, yang secara efektif menyerap kebisingan elektromagnetik di seluruh spektrum frekuensi rendah hingga tinggi.

Selama tahap pembuatan konektor, kami menghubungkan jaring pelindung ke rumah logam melalui pengelasan melingkar 360 derajat, membentuk sangkar Faraday lengkap yang sepenuhnya memblokir semua jalur intrusi kebisingan.

Kabel AV: Bahan Selubung yang Disesuaikan untuk Kondisi Pengoperasian yang Kompleks

Selubung luar kabel secara langsung menentukan masa pakainya dalam lingkungan fisik tertentu.

KABEL memiliki perpustakaan teknik aplikasi material yang canggih, memungkinkan kami untuk menyesuaikan selubung luar yang paling sesuai berdasarkan lingkungan fisik proyek Anda yang sebenarnya.

Selubung Lapis Baja PUR Tahan Minyak untuk Otomasi Industri

Ketika kabel harness harus melintasi bengkel CNC yang dipenuhi dengan lengan robotik dan pelumas, poliuretan tugas berat (PUR) adalah solusi yang sangat diperlukan.

KABEL’ custom PUR outer jackets offer exceptional mechanical strength, abrasion resistance, and superior chemical resistance.

Combined with internal Kevlar® fiber reinforcement, these cable assemblies can withstand up to millions of bending cycles in continuous drag-chain testing.

Even when subjected to heavy machinery or direct vehicle碾压 in industrial settings, the internal electrical components and shielding remain rock-solid.

Selubung TPE Steril Tahan Cuaca Kelas Medis

Peralatan pencitraan ultrasound kelas medis atau sistem endoskopi memerlukan kabel AV yang dapat menahan desinfeksi kimiawi yang sering dilakukan dan sterilisasi suhu tinggi dan tekanan tinggi.

Untuk memenuhi permintaan ini, kami menawarkan jaket luar khusus yang terbuat dari elastomer termoplastik (TPE) khusus untuk medis.

Bahan ini sangat lembut saat disentuh dan tidak menunjukkan efek memori, sehingga secara efektif mencegah penetrasi cairan tubuh dan pertumbuhan bakteri.

Bahkan setelah ribuan siklus sterilisasi, ketahanan insulasi dan ketahanan fisiknya sepenuhnya memenuhi standar keamanan kelas medis Kelas 3.

Rendah Asap, Bebas Halogen, dan Tahan Api untuk Lingkungan Berisiko Tinggi Terbatas

For confined, high-occupancy areas with stringent fire safety requirements—such as theaters, rail transit, and aerospace vehicles—KABEL mengamanatkan penggunaan solusi jaket rendah asap dan bebas halogen (LSZH).

Bahan khusus ini sama sekali tidak melepaskan gas asam halogen yang beracun ketika terpapar panas yang ekstrem atau api terbuka.

Emisi asapnya selama pembakaran sangat rendah, sehingga memaksimalkan visibilitas di tempat kejadian dan memberikan waktu yang berharga bagi petugas untuk melakukan evakuasi.

Kabel AV: Crimping Konektor Tanpa Cacat dan Proses Pencetakan Injeksi Satu Bagian

Tidak peduli seberapa kuat kabel itu sendiri, titik koneksi antara konektor dan kabel selalu merupakan tautan terlemah dalam keseluruhan sistem.

Kegagalan mekanis dan oksidasi pada titik sambungan menyebabkan lebih dari 80% dari semua kerusakan audio dan video industri.

Kepatuhan Ketat terhadap Standar Penyolderan IPC-A-620

KABEL’ production facilities fully comply with the IPC/WHMA-A-620 Class 3 (highest level for high-performance electronic products) international acceptance standard.

Semua operator menjalani pelatihan yang ketat untuk secara tepat mengontrol suhu, waktu, dan aliran solder di dalam bagian dalam konektor yang terbatas.

Setiap sambungan solder harus menunjukkan kurva pembasahan berbentuk bulan sabit yang sempurna, dengan permukaan yang halus dan bebas dari lubang atau retakan sekecil apa pun.

Semua pin kontak dilengkapi dengan lapisan emas yang menebal untuk memastikan ketahanan kontak yang konsisten bahkan setelah ribuan siklus pemasangan dan pelepasan.

Tekanan Rendah Pencetakan berlebih untuk Perlindungan Tinggi dan Ketahanan Tarik

Untuk sepenuhnya menghilangkan masalah di seluruh industri tentang rumah rakitan tradisional yang longgar, KABEL telah sepenuhnya mengadopsi proses overmolding tekanan rendah.

Setelah menyelesaikan penyolderan berkualitas tinggi, kami menempatkan seluruh rakitan konektor internal ke dalam cetakan dan menyuntikkan resin rekayasa yang tahan suhu tinggi dan sangat isolasi.

Setelah resin mendingin, resin ini dengan mulus menyatukan sambungan solder halus, jaket kabel, dan konektor logam ke dalam satu unit, yang sepenuhnya mencegah oksidasi udara dan intrusi kelembapan.

Hal ini secara alami membentuk selongsong pelepas tegangan yang ramping pada ujung kabel, yang mampu menahan gaya tarikan yang ekstrem dan dengan mudah mencapai ketahanan terhadap air dan debu dengan peringkat IP67.

Arsitektur Topologi Multi-Saluran Ular Kabel AV

Di pusat kendali terintegrasi yang besar, studio siaran multi-fungsi, atau stasiun akuisisi sinyal dengan kepadatan tinggi, jalinan ratusan atau bahkan ribuan kabel individual sering kali menciptakan kekacauan yang kacau.

Hal ini tidak hanya sangat membatasi ruang pembuangan panas di belakang peralatan, tetapi juga membebankan biaya yang sangat tinggi untuk pemeliharaan sistem dan pemecahan masalah selanjutnya.

Isolasi Sinyal Campuran dan Penekanan Crosstalk

KABEL memiliki kemampuan teknik yang kuat untuk mendesain dan memproduksi kabel ular tulang punggung AV tugas berat multi-saluran dengan kepadatan sangat tinggi.

Kami dapat secara tepat mengintegrasikan hingga 8, 16, atau bahkan 32 konduktor analog seimbang independen ke dalam satu kabel utama.

Setiap saluran cabang tidak hanya dilengkapi dengan lapisan pelindung tersendiri, tetapi juga diisi dengan benang katun yang sangat elastis dan lapisan isolasi khusus di antara saluran.

Desain topologi matriks fisik yang tepat ini menjaga crosstalk di dekat ujung antara saluran pada tingkat yang mendekati nol, bahkan ketika semua saluran secara bersamaan memancarkan sinyal frekuensi tinggi.

Sistem Pencabangan Modular dan Sistem Pembuktian Kesalahan Visual

Untuk menyederhanakan pemasangan kabel di lokasi yang rumit, kami telah memperkenalkan desain cabang ujung modular untuk harness ular khusus kami.

You can freely specify the physical interface configurations at both ends—for example, one end featuring a centralized multi-pin rectangular heavy-duty connector, while the other expands into dozens of branch connectors with injection-molded sleeves.

Panjang dan sudut penempatan setiap cabang dapat disesuaikan dengan tata letak kabinet Anda dengan presisi tingkat milimeter.

Kami menerapkan tabung pengkodean transparan yang dapat menyusut panas dan tahan gores pada selubung luar setiap cabang, mengubah pemasangan peralatan di tempat menjadi pengalaman plug-and-play yang sangat modular.

KABEL Kontrol Kualitas dan Sistem Pengiriman Kelas Otomotif

The core challenge in producing a qualified industrial-grade cable lies in the manufacturer’s ability to translate complex design drawings into defect-free mass-produced products through rigorous production process control.

KABEL secara konsisten mengelola siklus produksi setiap perakitan kabel AV khusus dengan pola pikir yang sama ketatnya dengan yang diterapkan pada komponen keselamatan inti kelas otomotif.

Mekanisme Pemeriksaan Akhir Kinerja Kelistrikan Otomatis 100%

Pabrik kami telah sepenuhnya menerapkan dan secara ketat mematuhi sistem manajemen mutu internasional IATF 16949 dan ISO 9001.

Tidak ada produk harness khusus yang keluar dari lini produksi yang mengandalkan pemeriksaan visual manual; sebaliknya, produk tersebut harus lulus 100% pemeriksaan ketat yang dilakukan oleh penguji harness komprehensif yang sepenuhnya otomatis.

Pengujian meliputi pemeriksaan kontinuitas point-to-point, pengujian ketahanan isolasi tingkat megohm, dan pengujian ketahanan tegangan tinggi tingkat kilovolt (Uji Hi-Pot).

Produk cacat yang menunjukkan cacat listrik sekecil apa pun, fluktuasi impedansi, atau risiko korsleting laten sama sekali tidak akan melewati gerbang pengujian otomatis kami.

Manajemen Ketertelusuran Digital Siklus Hidup Penuh

Kami membuat catatan produksi digital yang lengkap dan kode penelusuran batch untuk setiap batch produk khusus.

Dari laporan inspeksi ulang sertifikasi lingkungan dari pemasok bahan baku hingga catatan inspeksi harian alat crimping, semua data dimasukkan ke dalam sistem pelacakan kualitas.

Jika pelanggan meminta pembuatan ulang batch kabel khusus yang sama di tahun-tahun mendatang, kami dapat dengan tepat mengambil parameter produksi asli dari basis data kami untuk memastikan konsistensi mutlak dalam kualitas.

Berkat keahlian mendalam selama 28 tahun di sektor Industrial Internet of Things (IIoT), kami telah membangun basis data studi kasus teknik yang luas untuk memberikan solusi yang telah terbukti dan optimal untuk tantangan konektivitas Anda.

Kesimpulan

Dalam mengejar performa peralatan puncak dan stabilitas sistem jangka panjang, tidak ada ruang untuk kompromi dalam hal transmisi sinyal AV.

Apakah proyek Anda saat ini membutuhkan kabel patch dengan ketelitian tinggi kapasitansi ultra-rendah atau sistem bus daisy-chain multi-saluran sepanjang 100 meter yang kompleks, KABEL dapat mengirimkannya dengan cepat, didukung oleh keahlian manufaktur yang kuat selama 28 tahun.
